| 产品特性：PLC控制 | 是否进口：否 | 产地：珠海 |
| 加工定制：是 | 品牌：珠海嘉仪 | 型号：JAY-3522A |
| 类型：恒温花洒淋雨装置 | 外形尺寸：W1000×D 1000×H 1000mm | 重量：100Kg |
| 产品用途：大件产品的IPX3测试。 | 规格：1320x500x1250mm | 环境温度：5～35℃ |
| 相对湿度：≤85%RH | 温度范围：85℃～0℃ | 降温速率：85～20℃ |
| 波动度：±0.5℃ |

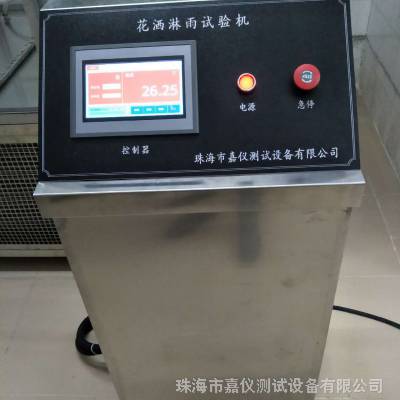

恒温花洒淋雨装置 JAY-3522A
性能指标：
一、产品名称：恒温花洒淋雨装置
二、型号：JAY-3522A
三、样品限制：
本试验设备禁止：低于0℃时会凝固液体。
四、水箱容积和尺寸：
1、标称内容积(L)：1000
2、标称内箱尺寸（mm）：W1000×D 1000×H 1000（不含脚轮）
五、性能：
1、 测试环境条件：
环境温度： 5～35℃
相对湿度≤85%RH
2、测试方法：
a 温度范围：85℃～0℃
c温度均匀度：±2℃ 波动度：±0.5℃
d降温速率: 85～20℃ 2℃/分钟,20℃～ 0℃ 0.75--1℃/分钟
六、功能介绍：
1、功能参数：
a适用于进行大件产品的IPX3、IPX4测试。
b孔径：φ0.5mm。
c孔数：121个。
d中间孔：内两圈24个孔夹角30°、外四圈96个孔夹角15°。
e喷头球面直径：φ75.5。
f铝质挡板、不锈钢平衡锤
g试验时间：3分钟、用户设定时间（控制系统控制）。
2、结构特征：
保温围护结构：
a内箱材质：不锈钢板（#SUS304）
b外箱材质：A3钢板静电喷涂处理
保热材质：高密度超细玻璃纤维保温棉
c试验液体搅拌：靠搅拌电机把水从搅拌电机下面的通道送入制冷区，而冷却的水从隔板的通孔回到储存区供给外部出用口，回油管路直接把水送的水槽的底部进行冷却。
d整机采用，冷机柜与水槽分开安装的方式，连接部分的安装到客户那里现场安装，控制面板（安装于高低温箱配电控制柜上）：
配电控制柜：
总电源漏电断路器、控制器、配电板、
加热器：
加热器材质：镍铬合金电热丝式
加热器控制方式：无触点等周期脉冲调宽，SSR（固态继电器）
二、制冷系统：
1、压缩机: 法国泰康全密闭式高效率复叠压缩机。（6匹冷机）
2、冷媒: 环保冷媒 R-404A/R-23.
3、冷凝器: 风冷式冷凝器
4、蒸发器: 盘管式的蒸发器。
5、附件: 干燥剂,油分离器，冷媒流量窗口,修理伐,高压保护开关
6、膨胀系统: 容量控制之冷冻系统.
三、温度控制器：
控制器：SP-790高精度温度控制仪。
四、安全保护装置
压缩机过热保护开关.
压缩机高压保护开关.
压缩机过电流保护开关.
无熔丝开关过载保护.
加热器短路、过载保护装置.
线路保险丝及全护套式端子
